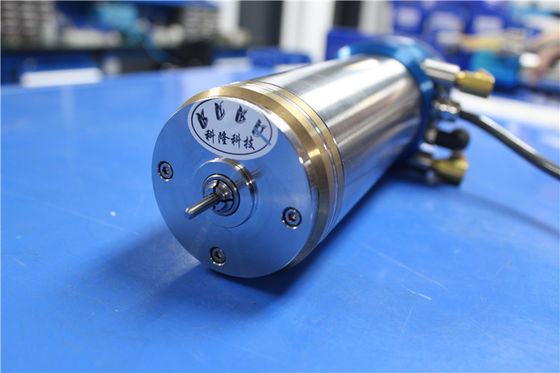

Kompatible ABLH516D oder WWD1722 160.000 RPM KL161D Luftlager Spindel PCB PRECISION Bohren
Schnelle Einzelheiten:
Modell | Ersatz für | Beschreibung | Schlüsselpräzision | Maschinenbezug |
KL161D | H516D | Geschwindigkeitsbereich: 20.000 bis 160.000 U/min | Statischer Abfluss: < 2 μm | Klinginberg PLURITEC |
Produktbeschreibung
KL161D Hochgeschwindigkeitsdreh- und Hochgenauigkeitsspindelersatz für ABL H516D oder WW D1722 Vollbereich von 20.000 bis 160.000 U/min, Luftlagertyp mit langer Lebensdauer, Spindelgewicht 4.1 kg mit COLLET Größe 1/8 ̊ und Körpergröße Ø 61.9Und die Frequenz (HZ) ist von 334-2760, Sensor oder ohne Wahl.
Maximale Leistung: 0,85 kW
Kühlmittel: Wasseröl
Festspannung: 200 V
Feststrom: 4A
Statischer Abfluss: < 2 μm
Dynamischer Ausfluss: < 7 μm
Schwingungen: 1,0 MM/S
Wettbewerbsvorteil:
Niedriges statisches
Niedrig dynamischer Auslauf
Stabiler Charakter und lange Lebensdauer
Leistung und sehr geringe Wärmeerzeugung
ATC-Zuführer / ATC-Werkzeugwechsel für die Mikrobearbeitung
KLKJ Vorteil
Die höheren verfügbaren Spindelgeschwindigkeiten ermöglichen eine höhere Produktivität und gewährleisten gleichzeitig die Aufrechterhaltung der Genauigkeit und Wiederholgenauigkeit.
Durch eine fortschrittliche Analyse und eine detaillierte Konstruktion wurde eine Spindel mit außergewöhnlicher Zuverlässigkeit und höherer Effizienz geschaffen.
KLKJ verfügt über ein starkes Team, das die Produktivität und Effizienz erhöht.
Anwendungsbereich
PRÄZISIONSBORRUNGEN für Leiterplatten
Der Gesamtbereich: Ø6,35 mm-0,05 mm
Die Kommission ist der Auffassung, daß die Kommission die in der Verordnung (EG) Nr. 1083/2006 vorgesehenen Maßnahmen in vollem Umfang ergreift.
Spezifikation:
Luftdruck | 6.0 kgf/cm2 |
Temperatur des Kühlwassers | 20+2 |
Statischer Ausfluss | < 2 μm |
Dynamischer Auslauf | < 7 μm |
Drehmoment der Schleife ((N.cm) | >=150 ((1/8) |
Vibrationen | 1.0MM/S |
Größe der Schleife | Ø1/8 |
Temperatursensor Ohm KΩ | R=0,1±5% bei 25°C |
Luftdruck im Freien | < 5 kg/cm2 |
Schließluftdruck | > 2 kg/cm2 |
Kühlwasserfluss | > 1,5 ((L/min) |
Kältemittelölfluss | > 3,0 ((L/min) |
Luftverbrauchsfluss | 74 ((L/min) |
Radialbelastung | 6.0kgf |
Luftdruck | 6.0 kgf/cm2 |
KL161 SPINDLE OUTLINE-Ziehung
Warum haben Sie sich für KLKJ entschieden?
Mit fast 15-jähriger Technologie in der Spindelwartung, 10-jähriger Erfolgserfahrung in der Produktion von Spindelteilen und 9-jähriger Spindelforschung und -entwicklung gelingt es KLKJ, Luftlagerspindel bis zu 200 Kr/min anzubieten.
Alle Spindeln im KLKJ werden unter Anwendung strenger Qualitätskontrollverfahren vollständig geprüft und getestet.KLKJ stellt sicher, dass jede reparierte Spindel die folgenden Punkte durchläuft, um eine lange Lebensdauer und einen stabilen Charakter zu gewährleisten::
1. Luftstrom
2. Wasserfluss
3. Endschwimmen/Aufheben
4. Achsbelastung (innere)
5. Achsbelastung (außen)
6. Drehmoment
7Statischer Auslauf
8. Dynamischer Auslauf
9Motorprüfung.
10Vibrationen
11. Materialanalyse und strenge Qualitätsprüfung und Nachweiskontrolle
12Strenge Toleranzkontrolle
